技術資訊|皮囊式 VS 隔膜式蓄能器:一篇搞懂核心差異與選型要點

發布時間:2025-09-18 13:34:42


       在液壓系統中,蓄能器就像 “能量充電寶”,既能儲存壓力油、緩沖沖擊,又能補償泄漏、穩定壓力,是保障系統高效運行的關鍵部件。而在眾多蓄能器類型中,囊式與隔膜式因結構緊湊、適用性強,成為工業場景的常用選擇。但很多工程師在選型時總會困惑:兩者到底有啥區別?該怎么選才不踩坑?今天就從原理、性能到場景,一次性講透!




NEWS

一、先搞懂基礎:兩種蓄能器的 “核心結構” 差異

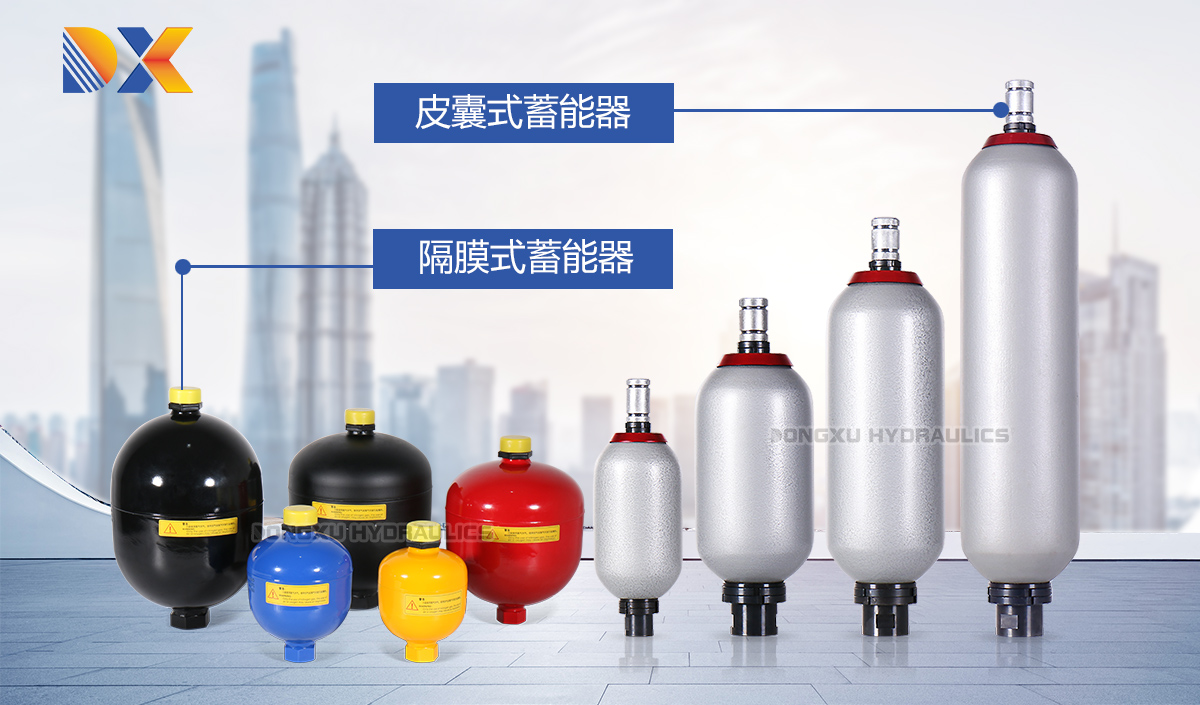

皮囊式蓄能器

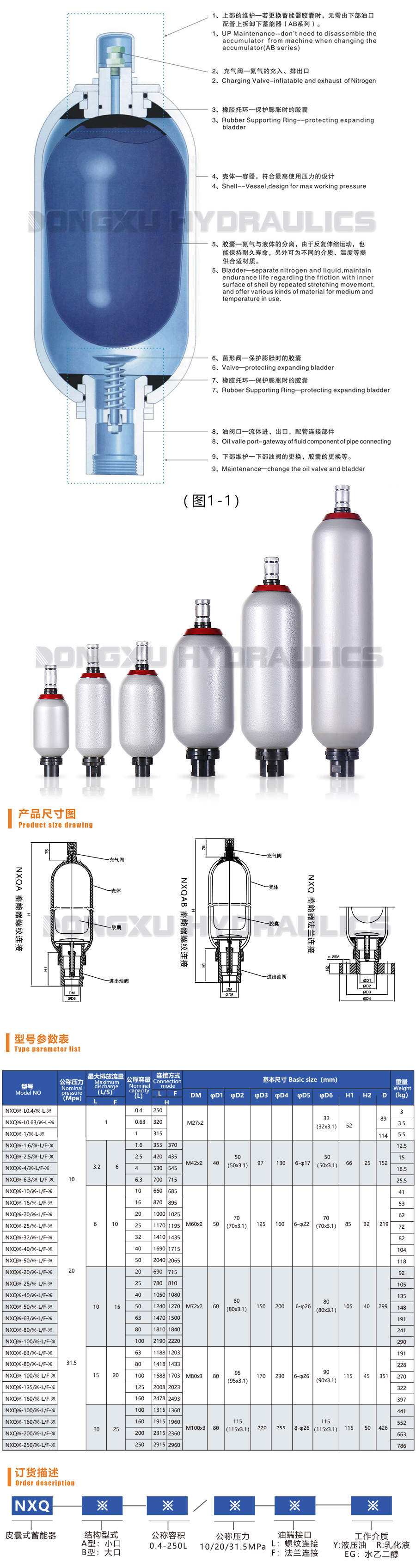

皮囊式蓄能器:(如圖1-1)皮囊式蓄能器通常由一個柔性的橡膠囊組成,這個囊可以容納氣體。 液體是不可壓縮的,蓄能器利用氣體的可壓縮性來達到儲存液體的目的,當壓力升高時,油液進入蓄能器由此氣體被壓縮,當壓力下降時,壓縮氣體膨脹,油液壓入回路。





隔膜式蓄能器

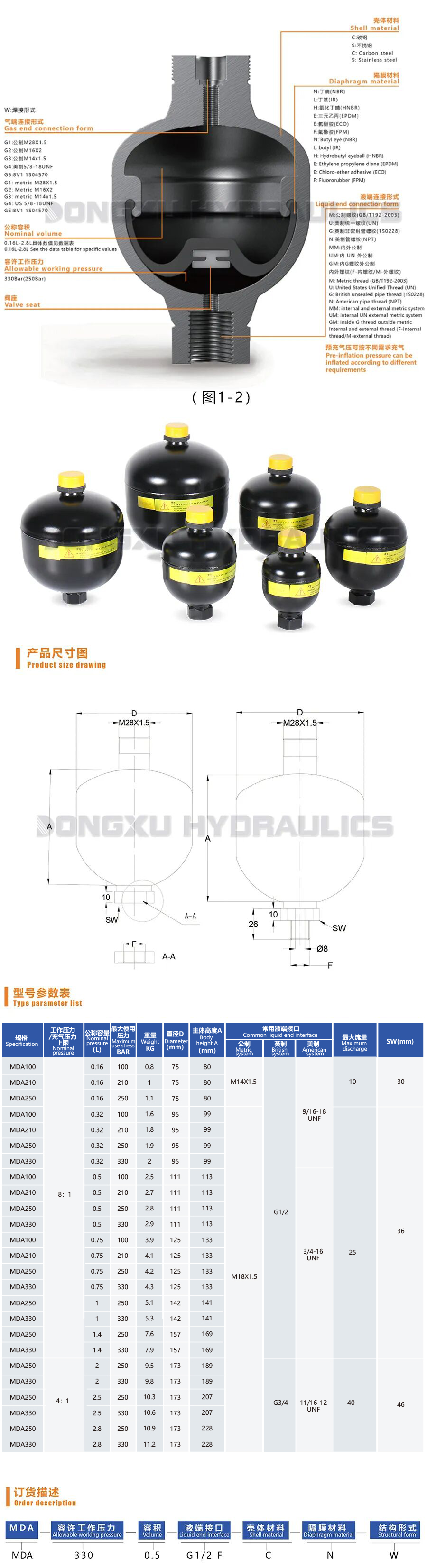

隔膜式蓄能器:(如圖1-2)隔膜式蓄能器是由一個分隔膜(隔離膜)將液體或氣體分隔成兩個區域。其中一個區域充滿了壓縮介質(如氮氣),而另一個區域則裝有待儲存的液體或氣體。隔膜在這兩個區域之間起到隔離作用。






NEWS

二、核心性能對比:5個維度分清 “適用邊界”

     光看結構還不夠,實際選型中,壓力范圍、容量、維護成本等性能指標才是關鍵。下面從5個核心維度直接對比,幫你快速區分:

皮囊式蓄能器

工作壓力范圍:低壓到高壓(通常0.6~33MPa)

有效容量:容量大(從0.4L到數百升,適合大容量儲能)

響應速度:較慢(膠囊形變需時間,適合壓力波動平緩場景)

介質兼容性:較好(橡膠囊可選丁腈、氟橡膠,適配礦物油、磷酸酯油等)

維護成本:較低(膠囊可單獨更換,無需拆解整個殼體)





隔膜式蓄能器

工作壓力范圍:中低壓為主(通常0.6~25MPa,高壓型號較少)

有效容量:容量?。ǘ酁?.05~2.8L,僅適合小流量補償)

響應速度:極快(隔膜輕、行程短,適合瞬間壓力沖擊緩沖)

介質兼容性:一般(隔膜材質選擇少,強腐蝕性介質需定制)

維護成本:較高(隔膜損壞后常需整體更換,維修復雜)




關鍵總結:如果需要大容量、高壓力、長壽命,優先選囊式;如果需要快響應、小容量、低壓場景,隔膜式更合適。就最后一句這樣就通順了





NEWS

三、適用場景拆解:別再 “憑感覺選型”

       性能差異最終指向 “場景適配”,不同工業場景對蓄能器的需求天差地別,選錯了不僅影響系統效率,還可能導致設備故障。下面結合實際案例,告訴你兩種蓄能器的 “主戰場”:

1.囊式蓄能器:這些場景 “非它不可”

大容量儲能場景:比如注塑機、壓力機的 “保壓回路”—— 系統在高壓狀態下需保持壓力穩定,囊式蓄能器可儲存大量壓力油,補償泄漏,避免泵長期滿負荷工作,降低能耗;

高壓系統場景:如礦山機械、液壓破碎錘的 “沖擊緩沖”—— 這類設備工作壓力常達30MPa以上,囊式蓄能器能承受高壓,同時通過膠囊的彈性緩沖液壓沖擊,保護泵和閥;

長期運行場景:如風電液壓系統的 “應急動力源”—— 風電設備通常在野外運行,維護周期長,囊式蓄能器壽命長、故障率低,可保障系統長期穩定。




  1. 隔膜式蓄能器:這些場景 “更具優勢”

瞬間沖擊緩沖場景:比如液壓剪、機器人末端執行器的 “快速制動”—— 這類設備動作快,瞬間壓力沖擊大,隔膜式蓄能器響應快,能在毫秒級內吸收沖擊,避免部件損壞;

小流量補償場景:如精密機床的 “壓力穩定”—— 機床液壓系統流量小,但對壓力精度要求高,隔膜式蓄能器可快速補償微小泄漏,維持壓力穩定,保證加工精度;

空間受限場景:如小型液壓工具、醫療器械(如液壓手術臺)—— 隔膜式蓄能器體積小、重量輕,適合安裝空間狹窄的場景,同時小容量也能滿足工具的短期儲能需求。





NEWS

四、選型避坑指南:記住 3 個 “關鍵提醒”

      看完上面的對比,可能還有人糾結:如果場景 “介于兩者之間”,該怎么選?記住這3個實用提醒,幫你避開選型誤區:

優先看 “核心需求”:如果核心需求是 “儲能容量”,直接選囊式;如果核心需求是 “響應速度”,直接選隔膜式——不要為了次要指標妥協核心需求;

注意 “介質匹配”:如果系統用的是磷酸酯抗燃液壓油(而非普通礦物油),需確認蓄能器的橡膠部件(膠囊 / 隔膜)是否耐該介質,避免橡膠溶脹損壞;

別忽視 “安裝方式”:囊式蓄能器通常垂直安裝(膠囊需自然下垂,避免偏磨),而隔膜式可垂直或水平安裝(隔膜形變不受安裝方向影響)—— 安裝空間有限時,隔膜式更靈活。
